Високоефективното дълбоко смилане (HEDG) представлява промяна в парадигмата за обработка на трудни титанови сплави от аерокосмически-клас (напр. Ti-6Al-4V). Този анализ определя количествено техническите предимства на HEDG – драстично повишените нива на отстраняване на материала (MRR) и подобрената цялост на повърхността – спрямо икономическите им последици, като разглежда капиталовите инвестиции, разходите за консумативи и общите разходи за част.
1. Технически принципи и технологични прозорци
Конвенционалното смилане на титаниеви сплави работи при ниски скорости на отстраняване на материала (Q'w < 5 mm³/mms), за да се смекчат термичните щети. HEDG предизвиква това, като използва синергична комбинация от висока скорост на колелото (vs > 80 m/s), голяма дълбочина на рязане (ap до 15 mm) и високо подаване на детайла (vw). Това създава MRR (Q'w=ap * vw), превишаващ 50 mm³/mms, измествайки коефициента на разпределение на топлината.
Основният принцип е образуването на достатъчно голяма дебелина на чипа, за да отведе генерираната топлина, преди тя да премине в детайла. Това намалява специфичната енергия на смилане (Ec) и понижава повърхностната температура под прага на критичната фазова трансформация (~980 градуса за Ti-6Al-4V). Успешното внедряване изисква прецизен контрол в рамките на тесен „процесен прозорец“, дефиниран от:
Критична специфична енергия: Енергийният праг за започване на изгаряне. За Ti-6Al-4V, HEDG трябва да работи под ~60 J/mm³.
Ограничение на мощността на шлайфане: Твърдостта на машинния инструмент и мощността на шпиндела (често > 80 kW) трябва да поддържат висока тангенциална сила на шлифоване (Ft).
Оптимизирана спецификация на колелото: Ултра{0}}твърди, термично стабилни абразиви като кубичен борен нитрид (CBN) с високопорьозни керамични връзки са задължителни. Размерът на зърното обикновено варира от 80 до 120 песъчинки за баланс между отстраняване на материала и задържане-на формата.
2. Икономически анализ: Двигатели на разходите и точки на-безпроблемност
Икономическата жизнеспособност на HEDG не е присъща, а зависи от ситуацията, определена от подробен модел на разходите, сравняващ го с много{0}}традиционното пълзещо-смилане.
2.1 Капиталови разходи и разходи за консумативи (по-високи разходи)
Machine Tool: HEDG demands a high-static-stiffness machine, high-power spindle (up to 150 kW), high-pressure coolant system (>100 бара) и здрава CNC платформа. Първоначалната инвестиция е с 30-50% по-висока от обикновена мелница.
Шлифовъчно колело: Висококачествените CBN колела представляват значителни повтарящи се разходи. Въпреки това, тяхната степен на износване (G-съотношение) в HEDG може да бъде 3-5 пъти по-висока в сравнение с колелата от Al₂O₃ при конвенционално шлайфане поради намаленото химическо износване при по-кратки времена за контакт на диска с детайла.
Система за охлаждаща течност: Системите за филтриране под високо{0}}налягане и управление на топлината увеличават спомагателните разходи.
2.2 Спестяване на оперативни разходи (намалена производителност)
Директен труд и време за цикъл: Основното спестяване. HEDG може да намали времето за смилане с над 70% за дълбоки слотове или профили. Компонент, изискващ 90 минути пълзящо-подаване, може да бъде завършен<25 minutes with HEDG.
Намалено време от-до-етаж: Високият MRR намалява общата обработка на частите и времето за чакане.
Подобрена цялост на повърхността: Намаляването на подповърхностното остатъчно напрежение на опън, образуването на бял слой и микро{0}}пукнатините минимизира до-преработката след шлайфане или степента на отхвърляне. Това е критично, често неопределено количествено, спестяване за авиационни компоненти, подлежащи на квалификация за умора.
2.3 Модел с обща цена на част

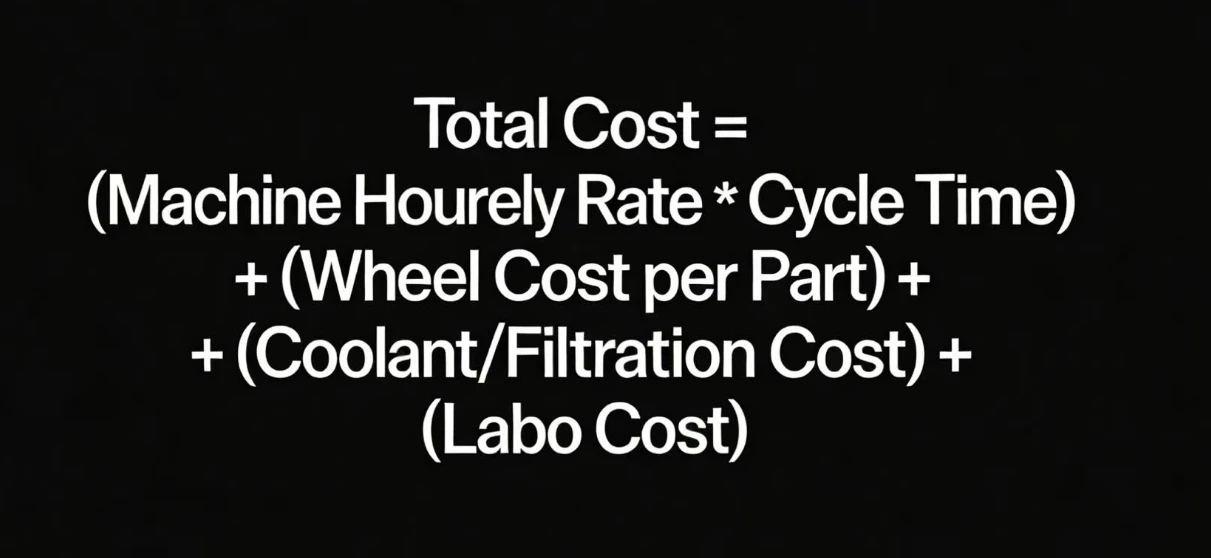

Един опростен модел подчертава компромиса-:
Докато HEDG увеличава почасовата ставка на машината (поради капиталова амортизация) и потенциално цената на колелото, тя драстично намалява времето за цикъл. Размерът на партидата-без равностойност зависи от геометрията на детайла и необходимия MRR. Проучванията показват, че HEDG става икономически изгоден за партиди, при които обемът на отстранения титан надвишава ~100 cm³ на част.
3. Казуси от приложението
Аерокосмически структурен компонент
Шлифоване на дълбоки, прецизни канали в Ti-6Al-4V изковки на колесник. Конвенционален процес: MRR=3.2 mm³/mms, време на цикъл=45 min/част, G-съотношение=220. HEDG процес: MRR=55 mm³/mms, време на цикъл=8 min/част, G- ratio=850. Въпреки по-високите разходи за колела, общата цена на част е намалена с 34% за годишни обеми над 500 единици.
Обработка на медицински импланти
Завършване на сложни геометрии на ортопедични импланти от ковани заготовки. HEDG активира суха обработка или MQL (Минимално количество смазване) чрез контролиране на навлизането на топлина, елиминиране на разходите за изхвърляне на охлаждащата течност и постигане на грапавост на повърхността Ra < 0,8 µm в едно минаване.
4. Заключение и перспектива
HEDG не е универсално решение, а стратегически мощна технология за титанови компоненти с голям-обем и висока-стойност, където обемът на отнемане на материал е значителен. Икономическата му обосновка зависи от-модел, управляван от производителност, който използва драстично намаляване на времето на цикъла, за да компенсира по-високите капиталови разходи и разходи за инструменти. Успешното осиновяване изисква:
Прецизно моделиране на процеса, за да се избегнат термични повреди при границите на процеса.
Инвестиция в интегрирани машини-инструмент-процесни системи, а не само високо-шпиндел.
Холистичен анализ на разходите, включващ предимства за качество и{0}}време за изпълнение.
Бъдещото развитие се фокусира върху адаптивни системи за контрол, които динамично регулират скоростите на подаване въз основа на-мониторинг на мощността на шпиндела в реално време и усъвършенствани CBN формули на колела с проектирана порьозност за допълнително намаляване на силите на смилане. За веригата на стойността на обработката на титан, HEDG представлява изчислена инвестиция с висока-възвращаемост в конкурентна гъвкавост на производството.
